Pogo pin弹簧针一般用在什么地方?
Pogo pin弹簧针一般用在什么地方?

弹簧针(Spring Loaded Pin),又称为探针、弹簧触点针或Pogo Pin,是一种结构简单但功能强大的连接器件。它广泛应用于需要频繁接触、拔插、电气连接或信号传输的设备中。凭借其良好的导电性、耐磨损性和可重复插拔的特性,弹簧针已成为众多高端电子产品中不可或缺的组成部分。
Cnomax将系统介绍弹簧针的工作原理、核心优势及其在各类场景中的应用,全面阐述弹簧针在现代工业、医疗、消费电子等行业中的关键作用。
一、弹簧针的结构与工作原理

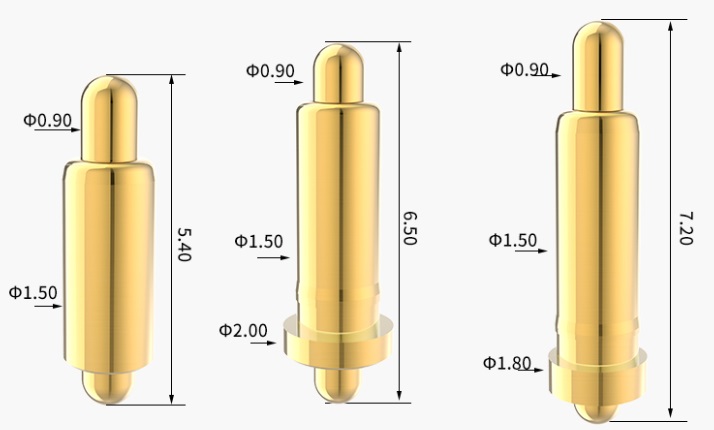

弹簧针的典型结构包括三个主要部分:
1. 针头(Plunger):与被测试物或目标接触面相接触的部件,通常为圆形、尖头或其他异形设计,用于提升接触稳定性。
2. 针管(Barrel):外壳部分,起到导向和支撑作用。
3. 弹簧(Spring):内置弹簧用于提供向外的弹力,使针头紧密接触目标,提高导电性。
工作时,当弹簧针Spring Loaded Pin的针头受到外部压力压入针管时,内置弹簧被压缩。释放压力后,弹簧恢复原状,推动针头回弹,整个过程可以重复成千上万次而不会影响其接触性能。
二、弹簧针的主要应用领域
1. 消费电子产品
弹簧针在消费电子行业的使用最为普遍,尤其是在以下几个方面:
a. 充电接口
智能手表、蓝牙耳机、便携式播放器等设备通常采用弹簧针作为充电连接触点。它具有以下优点:
可进行盲插连接,提高用户体验;
体积小,适合微型设备;
支持磁吸对接,实现无方向插拔;
耐磨耐腐蚀,支持数千次以上插拔。
b. 可穿戴设备
由于空间狭小、重量轻等要求,智能手环、智能眼镜等产品也偏好使用弹簧针作为数据同步或电源接口。
c. 手机附件
部分手机壳、模块化外设(如磁吸键盘)通过弹簧针与手机本体进行信号或电源连接,确保轻便而稳定的使用体验。
2. 自动化测试(ATE)
在自动化测试设备(ATE, Automated Test Equipment)领域,弹簧针的应用几乎无处不在,主要体现在:
a. PCB测试
弹簧针广泛应用于ICT测试治具中,通过针床快速接触 PCB 板上的焊盘或测试点,实现大批量、快速、可靠的电路测试。
b. 成品测试(FCT)
成品测试中,弹簧针用于在不破坏产品外观或结构的前提下,建立临时电连接,用于读取传感器、电压、电流等关键参数。
c. 芯片烧录/通讯验证
利用弹簧针对 MCU、EEPROM、Flash 等芯片进行编程、通讯测试,可避免焊接,提高生产效率。
3. 医疗器械设备
医疗设备对于连接器的要求极高,既要安全可靠,又要小巧便携,弹簧针因此得到大量应用,主要包括:
a. 可穿戴医疗设备
如动态心电图记录仪、血糖监测仪、体温记录设备等都依赖弹簧针连接充电器、数据采集设备等终端。
b. 无创医疗监测设备
接触式体表传感器常通过弹簧针将采集数据传输到主控系统,并提供必要的供电接口。
c. 便携式诊断设备
在血液分析仪、便携超声仪器等仪器上,弹簧针用于模块化接口,支持快速拆装和多次使用。
4. 工业自动化与机器人
工业领域使用环境严苛,对连接器的稳定性要求极高。弹簧针在如下场景中被广泛使用:
a. 工业充电桩/AGV自动回充接口
自动导引车(AGV)、智能叉车等在充电时需自动对接,弹簧针具备一定的柔性行程和耐环境能力,是理想的电气接口。
b. 设备模组化连接
工业模块、传感器、IO模块之间通过弹簧针快速对接,便于更换和维护,提高生产灵活性。
c. 工业检测系统
弹簧针可用于自动检测机械零件尺寸、电气性能等,有效提高检测精度和效率。
5. 汽车电子系统
现代汽车电子化程度日益提高,弹簧针在以下模块中发挥作用:
电池管理系统(BMS):用于电池包的信号和温度检测连接。
智能座舱:用于模块化显示屏、电源或外设对接。
ECU测试与诊断:在车辆调试阶段,弹簧针可用于临时接入OBD接口或测试口。
无线充电模块对接:车载无线充电模组常以弹簧针为输出接口。
其耐高温、耐震动、长寿命的特点特别适合汽车工作环境。
6. 航空航天与军事领域
在航空航天、军工电子等对可靠性要求极高的场景中,弹簧针应用包括:
导弹系统模块接口
飞行记录仪数据接入
卫星舱体内部电连接
军用通讯设备模块热插拔接口
这些设备常常面临高温、低压、震动、腐蚀等恶劣条件,弹簧针能提供可靠的机械、电气连接性能。
三、弹簧针的其他延伸应用
a. 无线通信模组的天线接口
某些 RF 产品中,弹簧针用作天线连接触点或射频屏蔽地线。
b. 磁吸连接器的弹性接触组件
在磁吸连接器中,弹簧针是确保多次插拔和自动对准的关键部件。
c. 教育与实验设备
教学用的编程开发板、开源硬件平台等产品常用弹簧针与外设连接,便于反复试验和调试。
四、未来发展趋势
随着电子产品趋于轻薄、高效和模块化,弹簧针的应用也正不断扩展,未来可能的发展趋势包括:
更小型化与高密度化:适用于高精度微电子产品(如可穿戴芯片级连接)。
集成信号与电源:单针可同时传输信号与电源,降低系统复杂度。
更高频率传输能力:支持射频级、毫米波连接。
环保耐用设计:采用无铅材料、高循环寿命、可回收结构。
Cnomax弹簧针以其独特的结构和优异的性能,在众多行业中扮演着关键角色。从智能穿戴、医疗设备到汽车电子、工业自动化,再到高端测试和军事装备,它都能提供高可靠性、电气稳定性与机械适应性的连接解决方案。其应用场景正不断拓展,是未来模块化、智能化设备连接发展的重要组成部分。
