Pogo Pin 连接器可以防火吗？
Pogo Pin 连接器可以防火吗？
Pogo Pin Connector能防火吗？

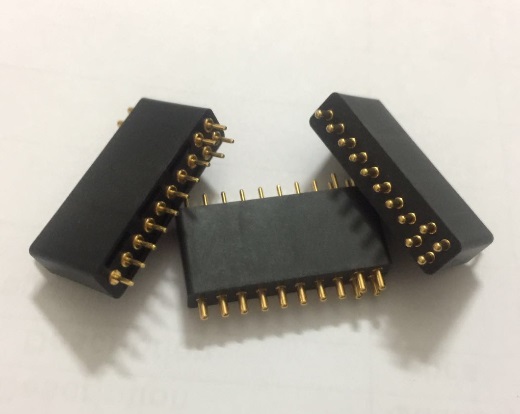

Pogo Pin Connector，也称为弹簧式连接器或弹簧探针，因其能够在机械应力下提供可靠的电气连接而广泛应用于电子设备中。它们尤其适用于需要频繁插拔、盲插和紧凑接触接口的应用。随着电子产品逐渐渗透到汽车系统、航空航天、医疗设备和工业控制等安全要求更高的环境中，一个重要的问题随之而来：
> Pogo Pin Connector能否设计成防火或在易燃环境中安全运行？
简而言之，答案是肯定的，Pogo Pin Connector可以设计成防火（或阻燃）特性。然而，实现这一特性取决于多种工程设计考虑因素，包括材料选择、连接器外壳、电镀和绝缘、热管理以及是否符合消防安全标准。
在本文中，我们将详细探讨：
1. 电连接器中“防火”的含义
2. 弹簧针连接器的主要火灾风险
3. 材料选择和阻燃策略
4. 连接器防火测试标准
5. 需要防火弹簧针的实际应用
6. 局限性和工程权衡
7. 防火连接器技术的未来趋势
1. 防火对连接器意味着什么？
在评估弹簧针连接器的防火性能时，我们通常参考以下指标：
阻燃性：连接器材料在受热时抵抗点火、自熄或阻止火焰蔓延的能力。
热稳定性：连接器结构在高温下保持完整性的能力。
低烟低毒：在燃烧时，连接器应排放极少的有毒烟雾（尤其是在飞机、火车或建筑物中）。
耐电弧性：能够承受电弧而不点燃或损坏绝缘层的能力。
耐火连接器必须在各种工作条件下保持这些特性，包括不同的电压、电流和热负荷。
2. Pogo Pin Connector的火灾风险
尽管 Pogo Pin Connector结构紧凑、外形小巧，但由于以下几个因素，它仍然面临火灾风险：
A. 电气过载
如果过大的电流流过 Pogo Pin，尤其是因腐蚀或污染而电阻较高的 Pogo Pin，金属可能会过热并点燃周围的绝缘层或外壳。
B. 短路
对准不良、进水或机械损坏都可能导致短路，从而产生电弧，并可能点燃相邻的组件。
C. 易燃外壳材料
许多消费级 Pogo Pin Connector使用热塑性塑料，例如 ABS 或聚酰胺 (PA6)，如果不进行阻燃处理，这些材料很容易燃烧。
D. 高温工作环境
在航空航天、电动汽车或工业控制室等领域，环境温度可能已经很高。再加上电加热，连接器可能会面临热失控的风险。
3. Pogo Pin Connector的防火设计策略
为了使 Pogo Pin Connector具备防火性能，工程师必须精心选择具有阻燃性能的组件和结构材料。
A. 高温阻燃外壳材料
连接器的塑料外壳通常是最易燃的部分。用阻燃化合物替代标准聚合物至关重要。
许多此类材料都通过了 UL 94 认证，这是塑料阻燃标准。对于 Pogo Pin Connector，通常要求达到 UL 94 V-0 等级，这意味着塑料在 10 秒内熄灭，且不会滴落燃烧颗粒。
B. 金属接触材料
引脚本身通常由以下材料制成：
黄铜、铍铜或磷青铜，具有高导电性和耐热性。
镀金或镀镍可增强耐腐蚀性和接触完整性，防止出现热点。
在防火设计中，金属部件必须：
在高温下抗氧化和熔化。
通过耐热绝缘体与塑料部件隔离。
C. 内部绝缘和屏障
为了提高安全性，设计人员通常使用：
用于结构部件的玻璃填充聚合物。
用于超高温应用（例如航空航天或铁路）的陶瓷绝缘体。
用于防止火焰通过气隙蔓延的密封环或灌封胶。
D. 热保护功能
可以嵌入热熔断器或PTC自恢复保险丝，以在过热时切断电流。
限流电阻器或有源电子元件有助于避免过流情况。
4. 连接器的防火安全标准
用于易燃环境的弹簧针连接器必须符合以下国际安全标准：
UL 94（塑料可燃性）——从HB（阻燃性最低）到V-0（阻燃性最高）的分类。
UL 1977 – 电子系统用连接器的组件标准。
IEC 60695 – 火灾危险测试标准，包括灼热丝和针焰测试。
EN 45545-2 – 铁路应用消防安全标准（欧洲）。
NFPA 130 – 固定导轨运输系统的防火标准。
在医疗或航空航天应用中，还需要低烟低卤材料，以最大限度地降低火灾时的毒性。
5. 需要防火弹簧针连接器的实际应用
A. 电动汽车 (EV)
电动汽车电池管理系统、充电器和车载控制模块使用弹簧针连接器进行诊断和通信功能。防火性能可确保在热失控或电池故障时的安全。
B. 航空航天
客舱电子设备、航空电子系统和飞行数据记录器在加压、防火的环境中运行。连接器必须符合 DO-160 (RTCA) 和防火基准要求。
C. 医疗设备
病人监护仪、影像设备和手术器械在过热或消毒时不得释放有毒气体。防火弹簧针支持高压灭菌，并保证设备安全。
D. 轨道交通和公共交通
铁路控制系统和轨道旁电子设备通常在模块化电子设备中使用弹簧针。这些连接器必须符合 EN 45545 的防火、防烟和防毒性能标准。
E. 工业机器人
在暴露于焊接火花或高温的自动化系统中，防火弹簧针可防止机器停机和火灾隐患。
6. 设计限制与权衡
虽然防火弹簧针连接器具有重要的安全优势，但也存在一些实际限制：
成本：高性能材料（PEEK、LCP）会显著提高单价。
尺寸：额外的绝缘和防火屏障可能会增大连接器的占用空间。
机械磨损：阻燃塑料可能更脆，影响其使用寿命。
电气性能：某些阻燃添加剂可能会略微改变介电性能或引入热阻。
因此，设计人员必须在防火性能与应用的机械和电气要求之间取得平衡。
7. 防火连接器设计的未来趋势
一些新兴趋势可能会增强弹簧针连接器的防火安全性，包括：
环保阻燃剂：采用无卤化合物，以减少对环境的影响。
智能连接器：集成热传感器，用于检测过热或火灾风险。
复合材料：结合陶瓷和聚合物层的混合绝缘体。
小型化及热管理：先进材料使紧凑且防火的连接器成为可能。
随着安全标准的日益严格以及设备变得更加紧凑和强大，防火性能将成为一项基本要求，而非可选功能。
弹簧针连接器可以实现防火，但要实现这一点需要周到的工程设计、高性能材料以及严格遵守消防安全标准。
在电动汽车、航空航天系统和医疗设备等安全关键型应用中，使用防火弹簧针连接器不仅仅是一种设计选择，更是法规和道德方面的必要条件。随着更高的功率密度、连接设备和恶劣环境导致火灾隐患日益复杂，防火连接器设计将不断发展，成为电子系统安全的关键前沿。
通过集成阻燃材料、热稳定金属合金、智能电流控制以及符合 UL 94 和 IEC 60695 等防火标准，工程师可以确保弹簧针连接器不会成为起火点，而是成为阻火屏障。
